Avantatges del sensor de pressió de la pel·lícula prima i del film

Abstracte

Els sensors de pressió de pel·lícula prima que s’utilitzen són dispositius utilitzats per mesurar i supervisar la pressió en diverses aplicacions. Aquest article tractarà sobre el seu principi de treball, els avantatges i la diferència entre la tecnologia i la tecnologia gruixuda.

Sensor de pressió de pel·lícula fina espurmada

Sensors de pressió de pel·lícula fina espurnatshan guanyat una popularitat important a causa dels seus avantatges respecte a les tecnologies de detecció tradicionals.

El seu futur és prometedor amb els esforços de recerca i desenvolupament en curs. Amb els avenços en curs, s’espera que tinguin un paper cada cop més significatiu en una àmplia gamma d’indústries, com ara aeroespacial, vaixells, trànsit ferroviari, sistema d’estabilitat electrònica automobilística (ESP) i sistema de frenada hidràulica electrònica (EHB) i dièsel a alta pressió comuna i altres camps, particularment en equips i vehicles hydraulics, com ara cranes, vapors de vapor, maquinària agrícola.

En el futur, s'espera que evolucionin en les característiques de la mida compacta, el rendiment integrat, digital i intel·ligent.

Principi de funcionament del sensor de pressió de pel·lícula prima

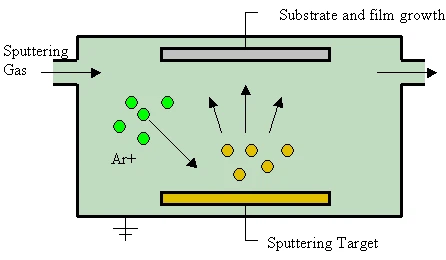

El sensor de pressió de pel·lícula prima espatllada utilitza la tecnologia de feixos i de gravat de feixos ions per crear resistències de pel·lícula fina en un diafragma elàstic fabricat en acer inoxidable. Aquestes resistències formen un pont de Wheatstone. Quan la pressió de fluids s’aplica al diafragma d’acer inoxidable, es deforma, donant lloc a un canvi de resistència. El pont de Wheatstone genera un senyal elèctric proporcional a la pressió. Mitjançant una sèrie de passos de processament de senyal i correcció d’errors, aquest senyal es converteix en una sortida elèctrica estàndard, que permet la mesura de la pressió.

Avantatges del sensor de pressió de la pel·lícula prima i del film

Des de la pel·lícula aïllant i el substrat, la pel·lícula sensible i la pel·lícula aïllant es dipositen directament en un entorn alt al buit. Els interlaiers de la pel·lícula es combinen per la força atòmica, que elimina l'efecte del fluix causat per la cinta adhesiva. A partir d’això, els sensors de pressió de pel·lícula prima de Sputter són destacats en termes de:

1. Alta precisió. Les tècniques de deposició de sputtering permeten la creació de pel·lícules primes amb un control de gruix precís. Això permet la fabricació d’elements de detecció de pressió altament sensibles i precisos. I té una bona repetibilitat i una alta fiabilitat.
2. Fortament resistent a la vibració, l’impacte i la corrosió d’alta intensitat, sense fuites. Atès que el sensor de pressió de pel·lícula fina es solda en un tot mitjançant soldadura làser o soldadura de plasma, el cos del nucli sensible i l’articulació de pressió d’acer inoxidable estan soldades. Per tant, els sensors de pressió de pel·lícula prima espatllada no tenen segells de goma "O". No hi ha farcit d’oli de silicona i el medi de pressió actua directament sobre el nucli sensible a l’acer inoxidable resistent a la corrosió. El producte pot suportar la vibració i l’impacte d’alta intensitat, i no hi ha absolutament cap perill de fuites.
3. Bones característiques de la temperatura. El sensor de pressió de pel·lícula fina adopta la tecnologia de processos de semiconductors i la tecnologia de retallada de resistència a làser. Poden treballar a àmplies intervals de temperatura, per exemple, -40 grau ... 125 graus i podem personalitzar -ne un per a -55 ... 150 graus.
4. Resposta d’alta freqüència. Perquè el medi de pressió actua directament sobre el nucli sensible a l’acer inoxidable resistent a la corrosió. Sense diafragma i líquid d'ompliment. Per tant, la mesura és real i la resposta de freqüència és alta.
5. Mida petita. Els nostres sensors són compactes i duradors. En alguna aplicació que li queda un espai limitat, els nostres sensors afronten el repte.

Una cosa a destacar és que un mal enllaç entre l’element del sensor de pel·lícula prim i el material del port podria provocar una fallada precoç dels components durant el ciclisme de pressió de resistència. Requereix equips costosos i una habitació neta. Per tant, només els principals fabricants són capaços d’operar les seves plantes amb la segregació adequada per tal d’evitar qualsevol contaminació creuada i mantenir així l’elevada estabilitat del procés. Mentre MacSensor ho fa.

Dissenyem i fabriquem sensors de pressió de pel·lícula primes basades en els problemes habituals a les indústries, com ara cavitació greu, fenomen de martell, alta pressió màxima, gran fluctuació de potència, gran interferència de vibracions i un altre entorn dur en el sistema hidràulic de maquinària de construcció. Els nostres productes poden complir plenament els requisits d’aquestes condicions laborals.

Diferència entre sensors de pel·lícula gruixuts i prims

La diferència entre la pel·lícula gruixuda i els sensors de pel·lícula prima rau en el gruix de la capa de resistència emprada. Els sensors de pel·lícula primes tenen un gruix de 0.

Són diferents en el mètode d’aplicació de la pel·lícula resistent al substrat. Les resistències de pel·lícules primes presenten una pel·lícula metàl·lica dipositada al buit en un substrat aïllant. En canvi, es creen resistències de pel·lícules gruixudes disparant una pasta especialitzada, composta per òxids metàl·lics i vidre, al substrat.

Els sensors de pel·lícules primes ofereixen avantatges notables, com ara una precisió més elevada, un coeficient de temperatura millorat i una estabilitat millorada. Si bé els sensors de pel·lícula gruixuts són preferits per a aplicacions on els requisits elevats no són crucials, ja que són més rendibles.
